质谱成像即运用质谱仪将在病理组织切片上定位的生物分子和代谢物可视化。它作为一种为疾病诊断和预测提供重要信息的技术，已吸引了相当的关注度。

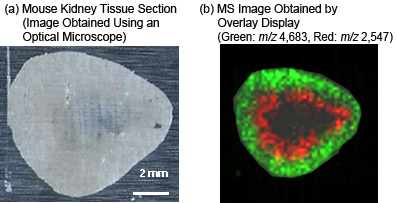

如下显示了大鼠肾组织切片（冰冻切片）的多肽和蛋白质谱成像结果，间距200um用基质（芥子酸）处理样品。

m/z 2,547离子和m/z 4,683离子的2D分布已在组织切片上用颜色编码，再覆盖形成一张2D分布图。（b）

MALDI-TOF质谱成像清晰地使特定质量的分子分布可视化，诸如组织切片上的多肽和蛋白。

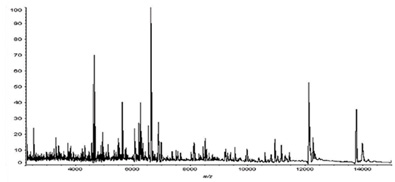

肾组织切片上得微小区域质谱图


MALDI-TOF质谱成像系统是什么？

MALDI-TOF质谱成像（使用MALDI-TOF质谱仪）是一种可直接检测组织切片上生物分子和代谢物的新技术，无需样品提取或标记。位置信息和检测到的信号强度可用来创建目标生物分子的2D分布。前处理方面使用CHIP-1000化学打印机来分注微量（pico-liter级）的酶或者MALDI-TOF基质，实现了MALDI-TOF质谱成像的高度重现性。


MALDI-TOF质谱成像特点

CHIP-1000化学打印机可分注微量（pico-liter）水平的各种试剂，包括基质溶液、酶溶液，以实现MALDI-TOF质谱成像的高度重现性。

MALDI-TOF可进行质谱成像，鉴定，并分析各种分子的结构，从脂质、小分子化学物到肽和蛋白。

获取的质谱数据可通过现有的质谱成像软件，比如BioMap来读取分析。 (http://www.maldi-msi.org/).
